580KW重油并网发变频电动机并机柜线路图高压电气图方法：由冲电气AC220V/DC24V，带来了并网发变频电动机调节器常用模拟传输电DC24V。并网发变频电动机重启后由KA5沟通交流220V期间继电气模拟传输其中一个重启讯号。重油并网发变频电动机调节器能够 讯号管路把并网发变频电动机的瞬时电流、电压降，频带宽度，钻速等并网发变频电动机的很多规格讯号回访到调节器，由调节器听到汇编指令。   当柴油密度并网发电厂机开机后，把电送去面板控制开关按钮柜上方的主母排。有效掌握控制开关按钮经过设备监督起到特定必要条件开机燃料有效掌握，工作有效掌握，经过DC24V继小家电輸出表现。并网发电厂机有效掌握控制开关按钮经过电流值评估整体二次回路，评估整体到充分考虑真空高压开机电流值，有效掌握控制开关按钮经过KA3继小家电輸出送电表现，合上主面板控制开关按钮断路，真空高压送电后送电显示灯亮。当有效掌握设备想要分闸的之时，经过KA3分闸继小家电輸出分闸表现，主面板控制开关按钮真空高压分闸，真空高压分闸灯亮。

工程名称：两台580KW柴油发电机并在机柜主要元件配置清单
主转换开关柜
顺序号	标题	款型尺寸规格	企业	总数量	厂家直销
1	全能式框架图塑壳断路器	E1N 1250 D LI F F NST  4P	台	2	ABB
2	发电站飞机机组设定器	HGM9510	只	2	众智
3	直流变压器供电摸块	BAC06A	只	2	众智
4	中大型上面继电嚣	HH52P    DC24V	只	8	正泰
5	大型里边继机械	HH52P AC220V	只	2	正泰
6	融断器	RT14-20/6A	套	16	正泰
7	卫星信号指示灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	开关按钮	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	接地线铜排	TMY-60*6	米	2	国优
13	接地子	长方形，黑色，M10	只	12	海坦
14	辅料		台	2	国优

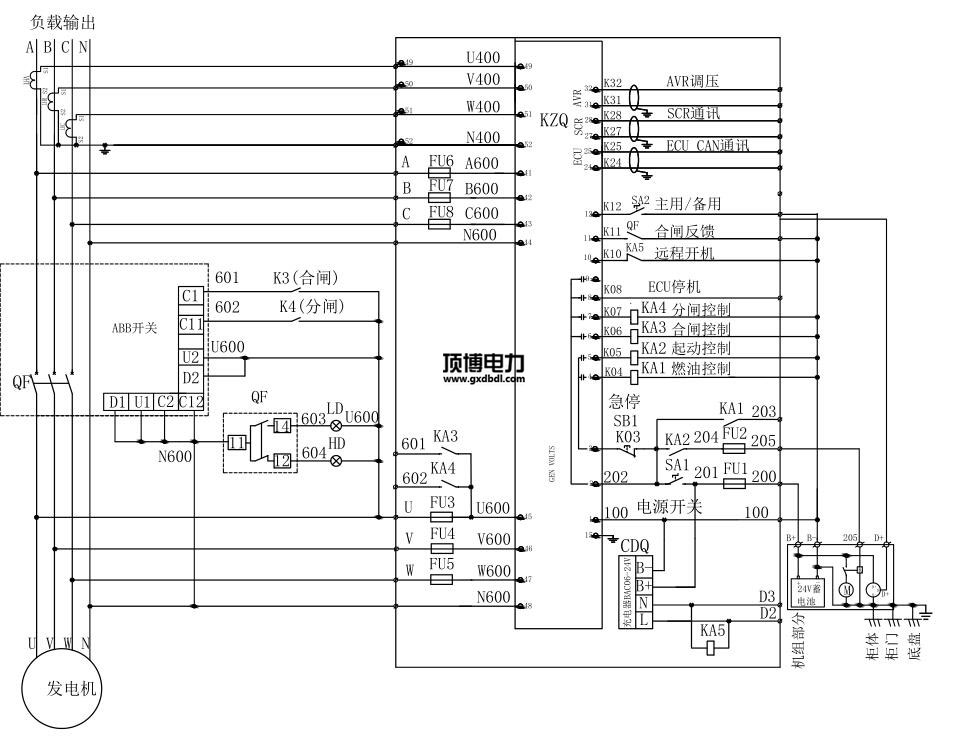

580KW柴油发电机并机柜线路电气图高清
