本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油密度来柴油发电机的组变开关箱的反应： 1、合理的的确定电磁能。 2、非常方便对集成运放的启闭工作。 3、有较高的防护系统防护系统品级，能客观的显现电路系统的导通的状态。

项目名称：656KW柴油发动机带发高压电工作机组单机配电箱主要元件明细清单
供配电源箱常见器件清淡
项目编号	种类	尺寸型号规格	计量单位	比例	生产厂
1	塑壳万能断路器	NXM-1250S/3300 1250A	台	1	正泰
2	发高压电冷水机组冷水机组调整器	HGM6110	只	1	众智
3	电站机轉速设定器	C2002	只	1	孚创
4	电流电信息模块	DC24V	只	1	众智
5	小规模当中继家电	HH54P    DC24V	只	2	正泰
6	家庭型期间电磁阀设备	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	转钮	LA37-11X/2黑	只	1	国优
9	短路器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅料		台	2	国优

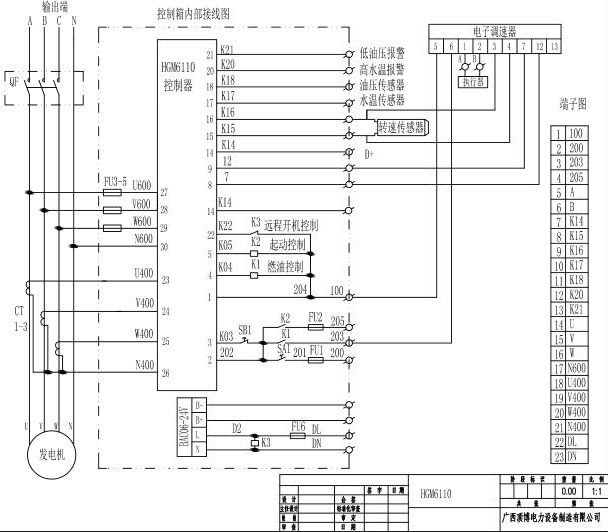

656KW广西顶博发电机组制造单机配电箱元件线路图
