广西顶博发电机组制造:柴油发电机双电源自动转换英文简称为ATS。ATS只有安裝在合适其工作任务的地区，以保证组装、调节、维护保养和维护由专业人士开展。ATS的任何实际操作、组装和联接都应遵循使用说明的对应要求。ATS构造是准确的，ATS在出产时有标识，客户不可私自开启，不然后果很严重。在常规标准和故障标准下，只需在开关的性能参数范畴内，可以保证在对应的额定电压中可以信赖地运作，适用660V及下面的场所，额定值工作频率为50/60Hz。

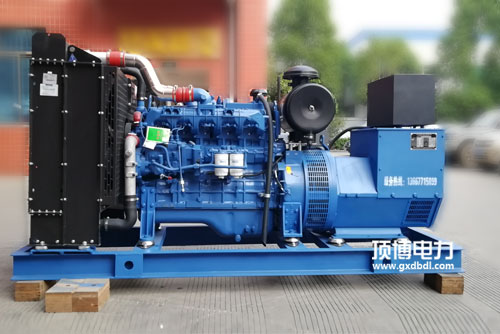

广西顶博发电机组制造双电源自动转换开关

广西顶博发电机组制造双电源自动转换开关的接线端子功能说明

接插件号码	触点开关项目编号	功用	原因分析
2号接线端子排	101、106	24v电源零线、火钱的输出	有源所在，1A AC220v
	101、106	I路工作上24v电源零线、cf插入	AC 220V
	104. 105	II路工作任务开关电源零线、穿越火录入	AC 220V
2号接线端子	201、206	刚开为无源有效把握，合闭为有源有效把握	具体情况见SYK1型
	202	其他无源控制无线信号搜索公用端
	203	与202倒圆角后L路送电
	204	与202闭合式后O路送电	I/II路分闸
	205	与202闭锁后II路送电
3号接插件	301. 306	未选择，內部已直连	400A上述配备
	302	无源所在位置反映卫星信号效果公共服务端	核心型为有源输出的，某些类型为无源输
	303	I路分闸后与302合闭
	304	0路重合闸后与302收缩
	305	II路送电后与302合闭
2号接线鼻子	401.406	未使用的，内壁已直连	400A以内零件
	402.403	I路分闸后闭拢	无源1A AC220V
	404.405	II路分闸后愈合	无源1A AC220V
5号端子排	501-506	自表述数字信号传输端	400A以下选装无源1A AC220v
