前面我们介绍了《广西顶博发电机组制造:广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷油阀控速器器为自动化机械新线路式控速器器，其塑造如下图如下如下。I号喷油阀控速器器大那个部分由带动软件安装安装件、飞球、控速器板弹簧、传送那个部分和使用那个部分等成分。I号喷油阀控速器器的带动软件安装安装件为兼有60°。锥面的带动软件安装安装盘。在带动软件安装安装盘的外侧有7个沿径向的半长方形凹形。带动软件安装安装盘压紧在带动软件安装安装轴套上而和连接成集成，进而经过半圆键和夹紧螺母使其和喷油阀的凸轮机构轴连接起来。

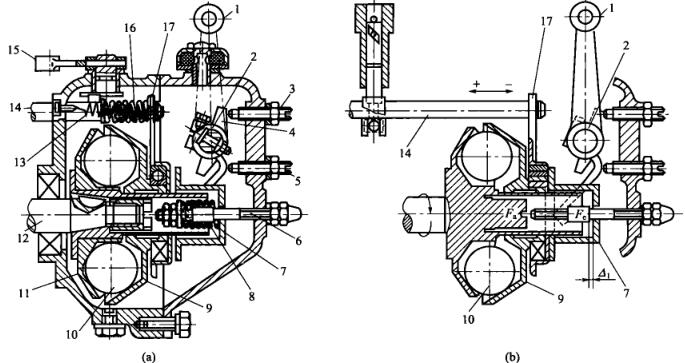

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  六大内径为25.4mm的飞球处于带动盘的凹槽里，随带动盘一块儿平移。飞球另一个说的是侧为与中轴线成45°锥面的转矩盘，转矩盘滑套在带动轴套上。作业时飞球的离心法力做用在转矩盘上，其轴径分力Fa.将使转矩盘沿轴径滚动。三件套在转矩盘.上的滚动滚动轴承和链传动齿轮板也有所手机挪动。链传动齿轮板上部套在提供的油支撑杆上，但是提供的油支撑杆也有所手机挪动，才能改善提供的油量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
